MLCC 切斷 三工(gong)程一體化(hua)切斷機 CT5000
1、三工程(cheng)（切斷前のエッジカット、切斷、切斷後のヘリ始末）を一(yi)體化した切斷機です。
2、高速(su)(su)シングルマーク、高速(su)(su)位置決(jue)め切(qie)斷(duan)で、最速(su)(su)8ストローク/秒を実現しました。
3、歪(wai)み（水平、上下）、偏り（水平）のスマートデジタル補正機能を搭(da)載(zai)しています。
4、一臺でほぼすべての素材(cai)に対応、加工することが可能です。
5、予(yu)備(bei)取り外し式切斷刃モジュールを裝備(bei)、オンライン上での刃こぼれ、平行(xing)度、直線度等自(zi)動検査(cha)機能を搭(da)載し、切斷刃の管理を効(xiao)率的に行(xing)うことが可能です。
6、設備自動點検保守設定を搭載、設備保守メンテナンス作業をよりスムーズにし、簡単に操作を行うことが可能です。
仕様詳細：
|
切(qie)斷(duan)バー関連(lian)データ |
材料 |
積層セラミック製品 |
|
厚み |
お客(ke)様のご要(yao)望による |
|
|
チップサイズ |
01005以上の全ての規格(ge) |
|
|
バー寸法 |
お客様のご要(yao)望による |
|
|
機器仕様 |
機器外形(xing)寸(cun)法 |
1500*1450*2000 mm |
|
機器(qi)総重(zhong)量 |
2200kg |
|
|
電源 |
単相220V |
|
|
定格(ge)電圧(ya) |
11.5KW |
|
|
吸盤真空度? |
-99~-50kpa |
|
|
予熱、切斷(duan)刃モジュール、切斷(duan)テーブル加熱溫度 |
常溫～110±3℃ |
|
|
投入方法 |
Scaraロボットアーム投入?取り出(chu)し |
|
|
機器CT時(shi)間 |
4辺カットCT：6～8s 區畫切割：10ストローク/s シングル切斷刃位置合わせ：8ストローク/s 位置(zhi)補正(zheng)CT：補正(zheng)角(jiao)度0.1°/回、+0.18s |
|
|
精度 |
Z軸(zhou)重複精度 |
≤5μm |
|
Y軸重(zhong)複(fu)精度(du) |
≤5μm |
|
|
切斷テーブル重(zhong)複精(jing)度(du) |
90°±0.016 |
|
|
切斷テーブル円周(zhou)振れ公差 |
≤15-20μm（テーブルの寸法により決定） |
|
|
切斷刃モジュール、切斷テーブル平行度 |
≤20μm |
|
|
機械手動位置決(jue)め精度 |
≤20μm |
|
|
畫像(xiang)処理 |
撮影倍率 |
1 X、3 X |
|
解像度 |
4.8um/pix、1.6um/pix |
|
|
プリセットカメラ |
標準裝備(bei) |
|
|
光源 |
三タイプ一體化 |
|
|
切斷刃(ren)テスト |
切斷(duan)刃劣(lie)化検査+清掃(sao) |
検査結果有効精度：≤30μm |
|
切斷刃平行(xing)度(du)自動検査(cha) |
検査結果有効精(jing)度(du)：≤15μm |
|
|
切斷(duan)刃モジュール規格(ge) |
切斷(duan)刃(ren)モジュールサンプル |
分離式切斷刃(ren)モジュール、切斷刃(ren)交換(huan)を素(su)速(su)く交換(huan)可能(neng) |
|
切斷刃モジュール切斷異常割(ge)合 |
標準(zhun)裝備3.5mm，カスタマイズ可 |
|
|
切斷刃モジュール調整可能角度 |
±3°以內の角度調整(zheng)可 |
|
|
切斷方法 |
昇順、降順、區(qu)畫(hua)切(qie)斷等 |
|
|
デジタル調圧可パネル |
標準(zhun)裝備(bei) |
|
|
エッジカット、ヘリ始末機能 |
フィルターなしエッジカット機能 |
標(biao)準裝(zhuang)備 |
|
ヘリなしCT高速クリア裝(zhuang)置 |
標準裝(zhuang)備 |

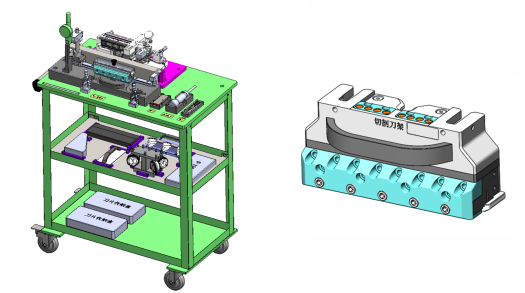

切斷機補助用治具スツール：
志(zhi)臻(zhen)切斷機の切斷刃交換、設備機器の精(jing)密検査に用(yong)います。交換が必要な設備機器のすぐ近くにまですばやく接近し、作(zuo)業を行うことが可(ke)能です。
1.切斷刃の交換時に用(yong)いる便利な治(zhi)具スツールです。
2. 切斷刃交換(huan)終了後に直線(xian)度検査
3. 切斷刃交換終了後(hou)に高度及び平(ping)行(xing)度の検査
4.テーブル平(ping)面度検査
5.切斷刃モジュール設置位(wei)置平行度(du)検査
6.切斷刃取付け用モンキーレンチ
7.テーブルとZ軸の垂(chui)直度検査
8.切斷刃(ren)の清掃に用(yong)いる高圧(ya)洗浄(jing)機
9.キャリパー及び切斷刃長さスケール
10.溫度測(ce)量器
