MLCC-切割(ge)(ge)工序-三合一(yi)切割(ge)(ge)機(ji) CT-5000
1、可實現切割(ge)(ge)前斬邊、切割(ge)(ge)、切割(ge)(ge)后去邊三工序合一；
2、實現高(gao)速單Mark高(gao)速對位切割，最(zui)快可達(da)8刀/秒；
3、水平切(qie)斜、上下切(qie)斜、水平切(qie)偏智能(neng)數字化補償；
4、基本可實現(xian)單臺機全規格物料對(dui)應加工；
5、配(pei)備分體式刀(dao)架，在線自(zi)動檢測刀(dao)缺口、平(ping)行度、直線度等，讓換刀(dao)高效防呆；
6、設備自動點檢維護配置，設備維護保養簡化，操作簡單。
設備參數：
|
切割巴塊數據(ju) |
材料 |
層壓陶瓷制品 |
|
厚度(du) |
根據客戶需求定制 |
|
|
chip大小 |
01005以上(shang)全規格制品 |
|
|
巴塊尺寸(cun) |
根據客戶(hu)需(xu)求定制(zhi) |
|
|
設備(bei)參數 |
設(she)備外(wai)形尺寸(cun) |
1500*1450*2000 mm |
|
設備整機重量(liang) |
2200kg |
|
|
電源(yuan) |
單項220V |
|
|
額定(ding)功率 |
11.5KW |
|
|
吸盤真空(kong)度 |
-99~-50kpa |
|
|
預熱、刀(dao)架、切(qie)臺(tai)加熱溫度 |
常溫～110 ±3℃ |
|
|
上料方式 |
Scara機械臂上下料 |
|
|
設備(bei)CT時(shi)間 |
斬4邊CT：6～8s；
區域切割：10刀/s
單刀對位：8刀/s
糾偏CT：糾偏角度每動0.1度，+0.18s
|
|
|
設備精(jing)度 |
Z軸重復精度(du) |
≤5μm |
|
Y軸重(zhong)復精度(du) |
≤5μm |
|
|
切斷平臺重復精度 |
90°±0.016 |
|
|
切(qie)斷(duan)平臺跳動量 |
≤15-20μm（根(gen)據平(ping)臺尺(chi)寸確定） |
|
|
刀架(jia)與切割平臺平行度 |
≤20μm |
|
|
機(ji)械手(shou)定位精度(du) |
≤20μm |
|
|
圖像處理 |
相機倍(bei)率(lv) |
1 X和3 X |
|
分辨率 |
4.8um/pix和1.6um/pix |
|
|
預定位相機 |
標(biao)配 |
|
|
光(guang)源 |
三合(he)一光源 |
|
|
刀具檢(jian)測 |
刀具(ju)缺口檢測+清潔(jie) |
有(you)效檢(jian)測精度(du)：≤30μm |
|
刀片平(ping)行度自動檢測 |
有效(xiao)檢測精度：≤15μm |
|
|
刀架規格 |
刀架式(shi)樣 |
分體(ti)式刀架，刀片可快速更換 |
|
刀(dao)架漏刀(dao)量 |
標配3.5mm，可定制 |
|
|
刀(dao)架角度可調整 |
刀架可(ke)進(jin)行±3°轉(zhuan)動(dong) |
|
|
切割方式 |
順序、反序、區域切割等 |
|
|
數字化可調壓料板(ban) |
標配 |
|
|
斬邊(bian)、去邊(bian)功能 |
無濾(lv)紙(zhi)斬邊(bian)功能 |
標配(pei) |
|
邊條無CT高速清(qing)除裝置 |
標配 |

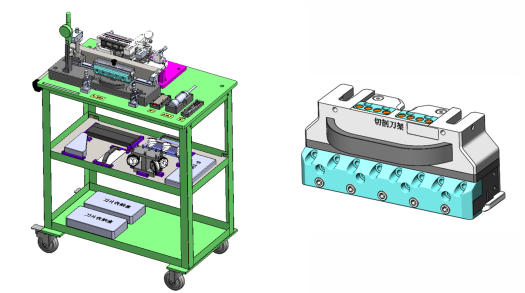

切割機輔助治具車 介紹：
用于志臻切割機更換刀片、設備精度點檢，可快速移動至換刀設備附近進行輔助作業。
工具車配置：
1.換刀治具車(che)
2.刀片安裝后直(zhi)線(xian)度檢測治具(ju)
3.刀片安裝后高度及平行度檢測治具(ju)
4.平臺(tai)平面度(du)檢測(ce)治具
5.刀(dao)架安裝座平行度檢測治具
6.可調扭矩裝刀(dao)扳手
7.平(ping)臺與Z軸垂直度檢測治具
8.清理刀架高壓吹氣槍
9.卡尺及刀片長度標尺
10.溫(wen)度測量儀
