インダクタンス専用切斷機 ICT-4200
インダクタンス専用切斷機 ICT-4200
優位性：
1、高速シングルマーク位置決め切斷を実現、最速8ストローク/秒が可能です。
2、歪み（水平、上下）、偏り（水平）のスマートデジタル補正を完備しています。
3、一臺でほぼすべての素(su)材に対応、加工することが可能(neng)です。
4、第五世(shi)代設備機器(qi)は切斷(duan)前のエッジカット、切斷(duan)、切斷(duan)後のヘリ始末の三工程すべてを搭載しています。
5、予備取り外し式切(qie)斷刃(ren)モジュールを裝備、オンライン上での刃(ren)こぼれ、平行(xing)(xing)度、直線(xian)度等(deng)自動検査機能を搭(da)載し、切(qie)斷刃(ren)の管理を効率的(de)に行(xing)(xing)うことが可能です。
6、設備自動點検(jian)保(bao)守(shou)設定(ding)を搭載、設備保(bao)守(shou)メンテナンス作(zuo)業(ye)をよりスムーズにし、簡単に操作(zuo)を行うことが可能です。
仕様詳細：
|
|
CT-3300 |
CT-4200 |
|
|
切(qie)斷バー関(guan)連データ |
材料 |
積層セラミック製品 |
|
|
厚(hou)み |
お客様のご要(yao)望(wang)による |
||
|
Chipサイズ |
01005以上の全ての規格製品 |
||
|
バー寸(cun)法 |
お客様のご要望による |
||
|
機器仕(shi)様 |
機器外形寸(cun)法 |
1220*1000*1715mm |
|
|
機器総重(zhong)量(liang) |
1900kg |
||
|
電(dian)源 |
単相(xiang)220V |
||
|
定格電圧 |
11.5KW |
||
|
吸盤(pan)真空度(du) |
-99~-50kpa |
||
|
予熱、切(qie)斷刃モジュール、切(qie)斷テーブル加熱溫(wen)度 |
常溫(wen)-90℃±3℃ |
||
|
投(tou)入方(fang)法 |
橫移動(dong)単軸投入(ru)取り出(chu)し裝置 |
||
|
機器CT時(shi)間 |
區(qu)畫切斷：10ストローク/s シングルストローク位置(zhi)決(jue)め：8ストローク/s |
區畫(hua)切(qie)斷：10ストローク/s シングルストローク位置決め：8ストローク/s 位置補正CT：角度ずれ0.1°/回(hui)、+0.18s |
|
|
精度 |
Z軸重複精度 |
≤5μm |
|
|
Y軸(zhou)重(zhong)複精度 |
≤5μm |
||
|
切斷テーブル重複(fu)精度 |
90°±0.016 |
||
|
切斷テーブル円周(zhou)振(zhen)れ公(gong)差(cha) |
≤15-20μm（テーブルサイズにより決定） |
||
|
切斷刃無(wu)ジュール、切斷テーブルの平行度 |
≤20μm |
||
|
畫像処理 |
撮影倍率(lv) |
1 X、3 X |
|
|
解像度 |
4.8um/pix、1.6um/pix |
||
|
プリセットカメラ |
標準(zhun)裝備 |
||
|
光源 |
３タイプ一體化 |
||
|
切斷刃テスト |
切(qie)斷(duan)刃(ren)摩耗検査+清掃 |
検査(cha)結果有効精度(du)：≤30μm |
|
|
切(qie)斷刃モジュール規格 |
切斷(duan)刃モジュールサンプル |
分離式(shi)切(qie)斷刃モジュール、切(qie)斷刃をすばやく交換することが可能(neng) |
|
|
切斷異(yi)常割(ge)合(he) |
標準裝備3.5mm、カスタマイズ可 |
||
|
調整可能角度(du) |
/ |
±3°以內の角度調整可 |
|
|
切(qie)斷方(fang)法 |
昇(sheng)順(shun)、降順(shun)、區(qu)畫(hua)切斷等 |
||
|
デジタル調(diao)圧(ya)可(ke)パネル |
/ |
標準裝備 |
|

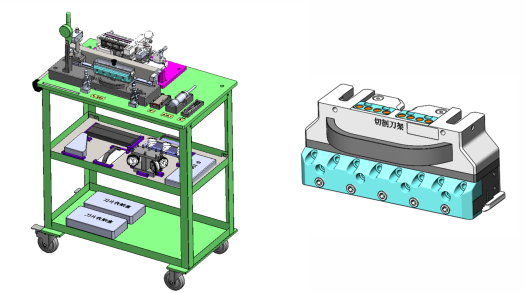

切斷機補助用治具スツール：
志臻切(qie)斷(duan)機の切(qie)斷(duan)刃交換(huan)、設備機器(qi)の精(jing)密検査に用います。交換(huan)が必要な設備機器(qi)のすぐ近(jin)くにまですばやく接近(jin)し、作業を行(xing)うことが可能です。
1.切斷刃の交換時に用いる便(bian)利(li)な治具スツールです。
2. 切斷刃交換終了後に直線度検査
3. 切(qie)斷刃交換終了(le)後(hou)に高度(du)及び平行度(du)の検査
4.テーブル平面度(du)検査
5.切(qie)斷刃(ren)モジュール設(she)置位(wei)置平(ping)行度検査
6.切(qie)斷刃取付け用モンキーレンチ
7.テーブルとZ軸(zhou)の垂直度(du)検査
8.切(qie)斷刃(ren)の清掃に用いる高圧洗浄機
9.キャリパー及び切斷刃長さスケール
10.溫(wen)度測量器(qi)
