MLCC-切割工序-切割機 CT-3300 / CT-4200
1、實(shi)現高速(su)單Mark高速(su)對位切割，最(zui)快可達8刀/秒；
2、水平(ping)切斜(xie)、上下(xia)切斜(xie)、水平(ping)切偏智能數字化補償；
3、基本可實現(xian)單臺機全規格物料(liao)對應加工；
4、五代設備(bei)的(de)配置可(ke)實現(xian)切割(ge)前斬邊、切割(ge)、切割(ge)后去邊三(san)工(gong)序合(he)一。
5、配(pei)備分體(ti)式刀(dao)架，在線自動檢測刀(dao)缺口、平行度(du)(du)、直線度(du)(du)等，讓(rang)換(huan)刀(dao)高(gao)效防呆。
6、設(she)(she)備(bei)自(zi)動(dong)點檢維護配置，設(she)(she)備(bei)維護保養簡(jian)化，操作簡(jian)單
|
|
CT-3300 |
CT-4200 | |
|
切割巴(ba)塊數據 |
材料(liao) |
層(ceng)壓陶(tao)瓷制(zhi)品 |
|
| 厚(hou)度 |
根據客戶(hu)需求定制 |
||
| chip大小(xiao) |
01005以上全規格制(zhi)品 |
||
| 巴(ba)塊(kuai)尺(chi)寸 |
根(gen)據(ju)客戶需(xu)求(qiu)定制 |
||
|
設備(bei)參數 |
設(she)備外形(xing)尺寸 |
1220*1000*1715mm |
|
|
設備整機重量 |
1900kg |
||
|
電源 |
單項220V |
||
|
額定功(gong)率 |
11.5KW |
||
|
吸(xi)盤真空度(du) |
-99~-50kpa |
||
|
預熱、刀(dao)架、切臺加熱溫度 |
常溫(wen)-90℃±3℃ |
||
|
上料(liao)方式(shi) |
橫移單軸上(shang)下料裝置 |
||
|
設備CT時(shi)間(jian) |
區域切割(ge)：10刀/s
單刀對(dui)位(wei)：8刀/s
|
區域切(qie)割(ge)：10刀/s
單(dan)刀對位：8刀/s
糾偏(pian)CT：糾偏(pian)角度每動0.1度，+0.18s
|
|
|
設備(bei)精度 |
Z軸重復精(jing)度 |
≤5μm |
|
|
Y軸(zhou)重復精度(du) |
≤5μm |
||
|
切斷平臺重復精度 |
90°±0.016 |
||
|
切斷(duan)平臺跳動量 |
≤15-20μm（根據平臺尺(chi)寸確定） |
||
|
刀(dao)架與切割平臺平行度 |
≤20μm |
||
|
圖像處理 |
相機倍(bei)率(lv) |
1 X和3 X |
|
|
分辨率 |
4.8um/pix和1.6um/pix |
||
|
預定(ding)位相(xiang)機 |
標配 |
||
|
光源 |
三(san)合一光(guang)源 |
||
|
刀具檢測(ce) |
刀具缺(que)口檢測(ce)+清潔 |
有效檢測精度：≤30μm |
|
|
刀(dao)架規格 |
刀架式樣 |
分體(ti)式(shi)刀(dao)架，刀(dao)片可快速更換 |
|
|
刀架漏刀量 |
標配3.5mm，可定制(zhi) |
||
|
刀架角度可調整 |
/ |
刀架可進行±3°轉動 |
|
|
切割方式 |
順(shun)序、反序、區域切割等 |
||
|
數字化可調(diao)壓料板 |
/ |
標(biao)配 |
|

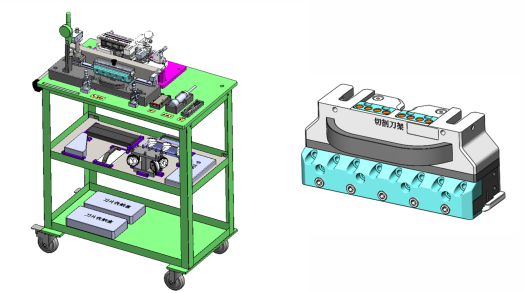

切割機輔助治具車 介紹：
用于志臻切割機更(geng)換刀片、設備精(jing)度(du)點檢，可快速移動至換刀設備附近進行輔助(zhu)作業
工具車配置：
1.換刀治具車
2.刀片安裝(zhuang)后直線度檢測治具
3.刀片安裝后(hou)高度及平(ping)行度檢測治具
4.平臺平面(mian)度(du)檢測(ce)治具
5.刀(dao)架安裝座平(ping)行度檢測治(zhi)具
6.可調(diao)扭矩裝刀扳手
7.平臺與Z軸垂直度檢測治具
8.清理刀架高壓吹氣(qi)槍
9.卡尺(chi)及刀片(pian)長度標尺(chi)
10.溫(wen)度測量(liang)儀(yi)
